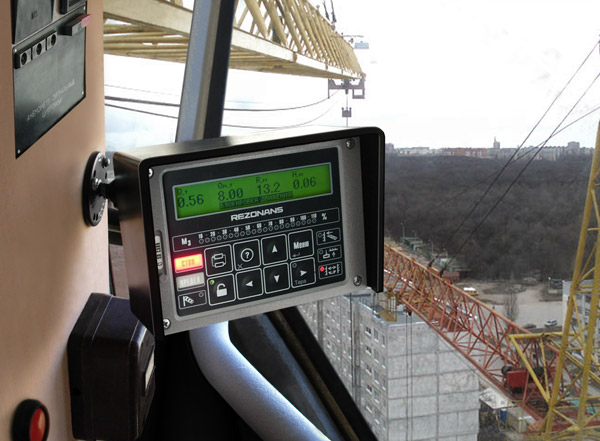

Прибор безопасности ОГМ-240
Производитель: ООО НПП «Резонанс», Челябинск
Предназначен для защиты крана от перегрузки и падения при подъеме груза, от повреждения крана и столкновения с препятствиями при работе в стесненных условиях (координатная защита), от опасных ветровых порывов, а также для регистрации параметров работы крана в реальном времени.
Применяется на стреловых, башенных и мостовых кранах. Модификация ОГМ240-40 применяется для башенных кранов с балочной стрелой. Модификация ОГМ240-41 применяется для башенных кранов с подъемной стрелой. ОГМ-240 устанавливается на башенные кран КБ-571Б, КБ-586 и другие.
Прибор ОГМ-240 определяет и отображает на дисплее следующие параметры
- вылет
- высоту подъема крюка
- положение крана на крановом пути
- угол поворота стрелы
- вес груза на крюке
- значение текущей грузоподъемности
- время и дату
- скорость ветра
- значения датчиков прибора
Прибор ОГМ240 записывает в память следующие параметры:
- общую наработку крана в моточасах
- суммарное число рабочих циклов
- дату, время
- линейные параметры крана
- нагрузочные параметры
- координаты введенных ограничений для крюка, стрелы и передвижения крана
Прибор ОГМ240 автоматически формирует сигнал отключения механизмов крана при:
- подъеме груза вес которого превышает грузоподъемность на текущем вылете
- подъеме крюка к крайнему верхнему положению
- подходе грузовой тележки к крайнему положению
- подходе стрелы к крайнему угловому положению
- подходе крана к крайнему положению на рельсовом пути

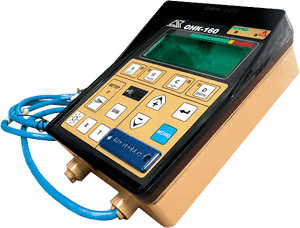

Прибор безопасности ОНК-160Б
Производитель: ОАО "Арзамасский приборостроительный завод", Арзамас.
Ограничитель нагрузки башенного крана ОНК-160Б предназначен для установки на башенные краны и служит для: защиты крана от перегрузок и опрокидывания, при подъеме груза; защиты рабочего оборудования от повреждения при работе в стесненных условиях (координатная защита), а также для отображения информации о фактической массе поднимаемого груза, предельной грузоподъемности, степени загрузки крана, величине вылета, высоте подъема крюка, положении крана на пути и скорости ветра с двухминутным осреднением или с учетом его порывов. Встроенный в ОНК регистратор параметров крана (РП) обеспечивает запись и долговременное хранение информации о рабочих параметрах крана, о величинах и датах перегрузок, а также о степени нагружения крана в течение всего срока службы ограничителя.
Прибор отображает следующую информацию:
- о степени загрузки (о моменте опрокидывания) крана относительно его максимально допустимого значения на данном вылете К в процентах;
- о величине вылета крюка в метрах;
- о предельном вылете на который может быть перемещен поднятый груз на крюке, в метрах;
- о предельно-допустимой массе груза Qm (о максимальной грузоподъемности) на данном вылете. в тоннах;
- о высоте подъема крюка в метрах;
- о фактической массе поднимаемого груза Qт, в тоннах;
- об угле поворота (азимута) крана, в градусах;
- о положении крана на крановых путях, в метрах;
- о скорости ветра в метрах в секунду с двухминутным осреднением или с учетом порывов ветра;
- о запрограммированной в ОНК грузовой характеристике крана.
Программное обеспечение - единое для всех кранов, все параметры крана, в том числе и грузовая характеристика вводятся в режиме настройки. ОНК-160Б отвечает всем требованиям руководящих документов к приборам безопасности.
