Автокран КС-45717 Ивановец
Кран стреловой автомобильный КС-45717 грузоподъемностью 25 тонн предназначен для для работы с обычными грузами при проведении погрузочно-разгрузочных и строительно-монтажных работ.
Производитель: ООО «ИМЗ АВТОКРАН» (г. Иваново)
| Параметр | КC-45717К-1 | KC-45717К-1Р |
| Шасси | KAMAZ-65115 (6х4) | |
| Максимальный грузовой момент, | 75 | 84,8 |
| Грузоподъемность максимальная, т (вылет, м) | 25 (2) | 25 (2) |
| Длина стрелы, м | 9-21 | 9,9-30,7 |
| Длина гуська, м | 7 | 9 |
| Максимальный вылет с основной стрелой (с гуськом), м | 19,7 | 29 (31) |
| Максимальная высота подъема крюка (с гуськом), м | 21,3 (28,2) | 31,2 (39,9) |
| Макс. глубина опускания крюка, м | ||
| Скорость подъема-опускания груза до 25,0 т, м/мин | 6,1 | 7,4 |
| Скорость подъема-опускания груза до 4,5 т, м/мин | 12,2 | |
| Скорость подъема-опускания груза максимальная, м/мин | 40 | |
| Скорость посадки груза, м/мин | 0,2 | 0,2 |
| Частота вращения поворотной части, об/мин | 0,3-1,7 | 1,9 |
| Размер опорного контура при выдвинутых балках выносных опор, м | 4,95 х 5,6 | 5,43 х 6 |
| Размер опорного контура при втянутых балках выносных опор, м | 4,95 х 2,25 | 5,43 х 2,26 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) |
11х2,5х3,6 | 11,945х2,5х3,97 |
| Масса крана в минимальной комплектации, т | 20,9 | 23,2 |
Привод крановой установки осуществляется при помощи гидронасоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации ОНК-160, который:
- позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы;
- показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете;
- автоматически ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи по заранее заданным координатам;
- фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока служб.
Модификации КС-45717 со стрелой 21 м

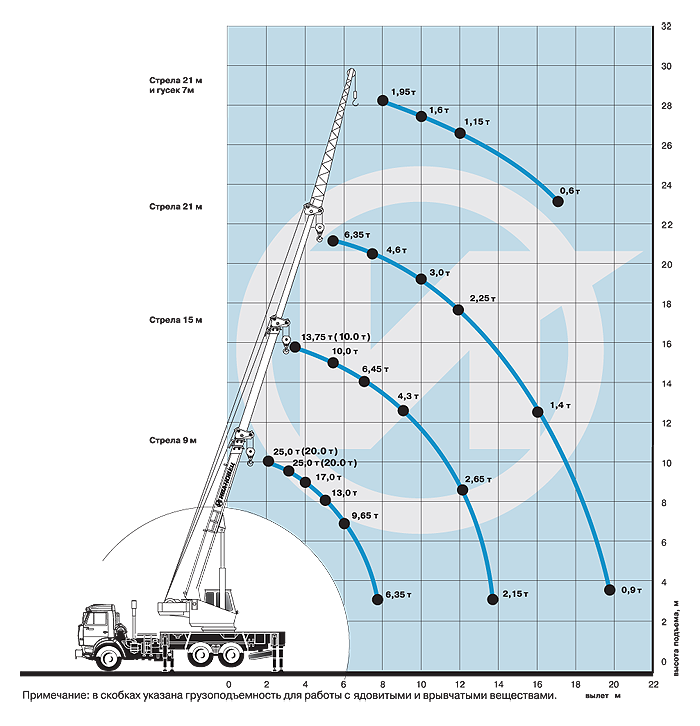

Модификации КС-45717-1, КС-45717А-1, КС-45717К-1, КС-45717К-2, КС-45717К-3 оснащаются трех секционной телескопической стрелой длиной 9 - 21 м и дополнительно могут оснащаться легким решетчатым гуськом длиной 7 м для увеличения вылета и высоты подъема.
Модификации КС-45717 со стрелой 30,7 м

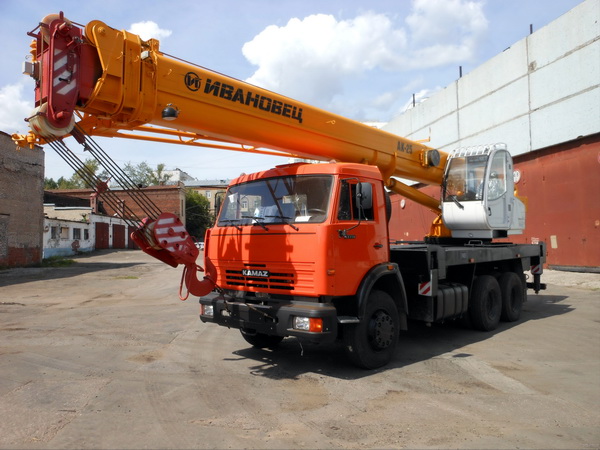

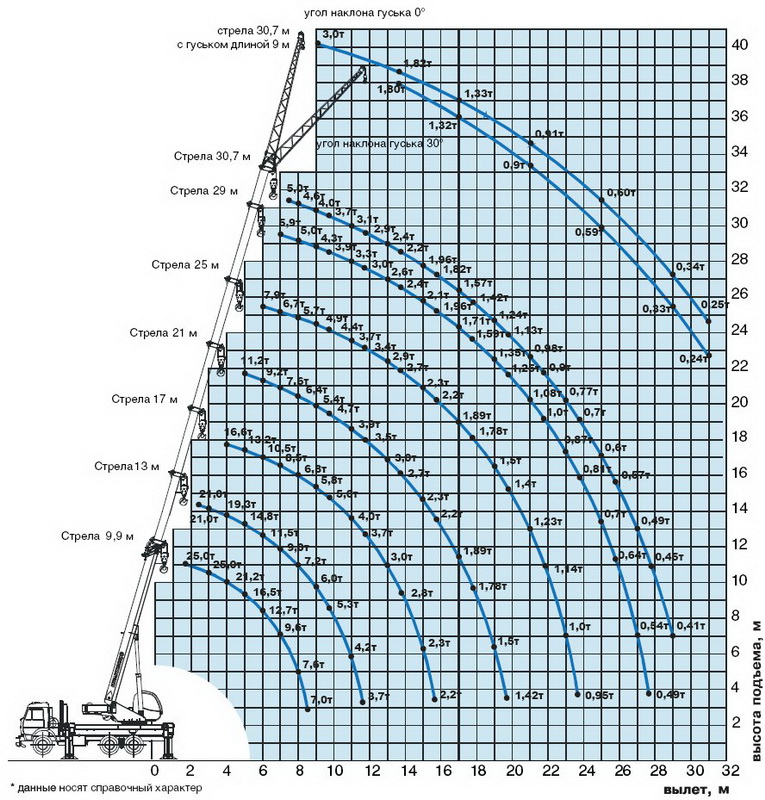

Модификации КС-45717-1Р, КС-45717А-1Р, КС-45717К-1Р, КС-45717К-2Р, КС-45717К-3Р оснащаются четырех секционной телескопической стрелой длиной 9,9 - 30,7 м овоидного сечения и дополнительно могут оснащаться решетчатым гуськом длиной 9 м, имеющим возможность наклона на 30°.
| Параметры | Шасси | Двигатель | Мощность, кВт (л.с.) |
Скорость, км/ч | Стрела, м |

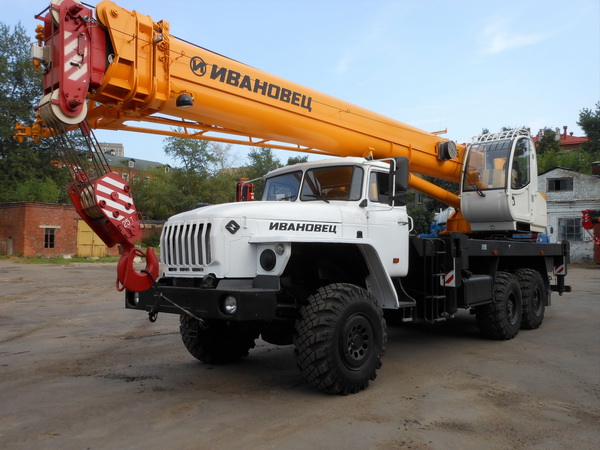

| КС-45717-1 | УРАЛ-4320 (6х6) (внедор.) | ЯМЗ-536 | 176(240) | 60 | 21 |
| КС-45717А-1 | МАЗ-6312 (6х4) | ЯМЗ-5361 | 198(270) | 60 | 21 |
| КC-45717К-1 | KAMAЗ-65115 (6х4) | КАМАЗ 740.62-280 КАМАЗ 740.65-240 Cummins 6ISBe 285 |
206(280) 176(240) 207,2(282) |
60 | 21 |
| КС-45717К-2 | КАМАЗ-65111 (6х6) | Cummins ISB6.7e4 300 Cummins ISB6.7 300 |
219 (298) 225 (306) |
60 | 21 |
| КС-45717К-3 | КАМАЗ-43118 (6х6) (внедор.) | КАМАЗ 740.31.240 | 165 (224) | 60 | 21 |
| КС-45717-1Р | УРАЛ-4320 (6х6) (внедор.) | ЯМЗ-536 | 176(240) |
60 |
30,7 |
| КС-45717А-1Р | МАЗ-6312 (6х4) | ЯМЗ-5361 | 198(270) |
60 |
30,7 |
| КС-45717К-1Р | КАМАЗ-65115-62 (6х4) КАМАЗ-65115-65 (6х4) |
КАМАЗ 740.65-240 КАМАЗ 74062.280 |
176 (240) 206 (280) |
60 | 30,7 |
| КС-45717К-2Р | КАМАЗ-65111 (6х6) | Cummins ISB6.7e4 300 Cummins ISB6.7 300 |
219 (298) 225 (306) |
60 | 30,7 |
| КС-45717К-3Р | КАМАЗ-43118 (6х6) (внедор.) | КАМАЗ 740.31-240 | 165 (224) | 60 | 30,7 |
