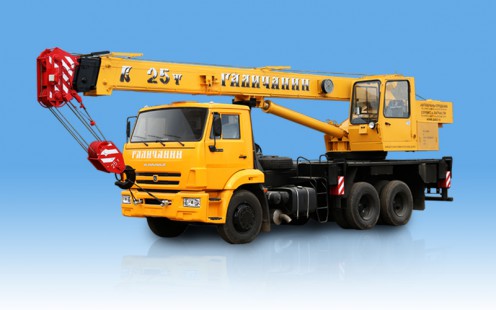

Автокран КС-55713 Галичанин
Кран стреловой автомобильный КС-55713 грузоподъемностью 25 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.
Производитель: АО "Галичский автокрановый завод" (Костромская обл., г. Галич)
| Параметр | КC-55713-1 | KC-55713-1Л | КС-55713-1В |
| Шасси | KAMAZ-65115 (6х4) | ||
| Максимальный грузовой момент, | 80 | 85 | 80 |
| Грузоподъемность максимальная, т (вылет, м) | 25 (3,2) | 25 (2) | 25 (3,2) |
| Длина стрелы, м | 9,7-21,7 | 9,7-23,7 | 9,5-28 |
| Длина гуська, м | 9 | 9 | 9 |
| Максимальный вылет с основной стрелой (с гуськом), м | 18 | 21 (29) | 26 (18) |
| Максимальная высота подъема крюка (с гуськом), м | 21,9 (30) | 24,4 (33,7) | 28,3 (37,3) |
| Макс. глубина опускания крюка, м | 12 | 25 | |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 4,34 | 6 | 6 |
| Скорость подъема-опускания груза до 25,0 т, м/мин | 5 | 6 | 6 |
| Скорость подъема-опускания груза до 6,0 т, м/мин | 12 | 12 | |
| Скорость подъема-опускания груза максимальная, м/мин | 40 | 40 | 40 |
| Скорость посадки груза, м/мин | 0,3 | 0,4 | |
| Частота вращения поворотной части, об/мин | 0,15-1,4 | 1,7 | 1,4 |
| Размер опорного контура при выдвинутых балках выносных опор, м | 4,2 х 5,6 | 4,9 х 6,1 | 4,9 х 5,8 |
| Размер опорного контура при втянутых балках выносных опор, м | 4,2 х 2,28 | 4,9 х 2,27 | 4,9 х 2,27 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) |
12х2,5х3,6 | 12х2,55х3,8 | 11,8х2,5х3,82 |
| Масса крана в минимальной комплектации, т | 20,1 | ||
| Температура эксплуатации, град. С | от -40 до +40 | ||
| Нормативный срок службы автокрана, лет | 12 | ||
Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Модификации КС-55713 со стрелой 21,7 м

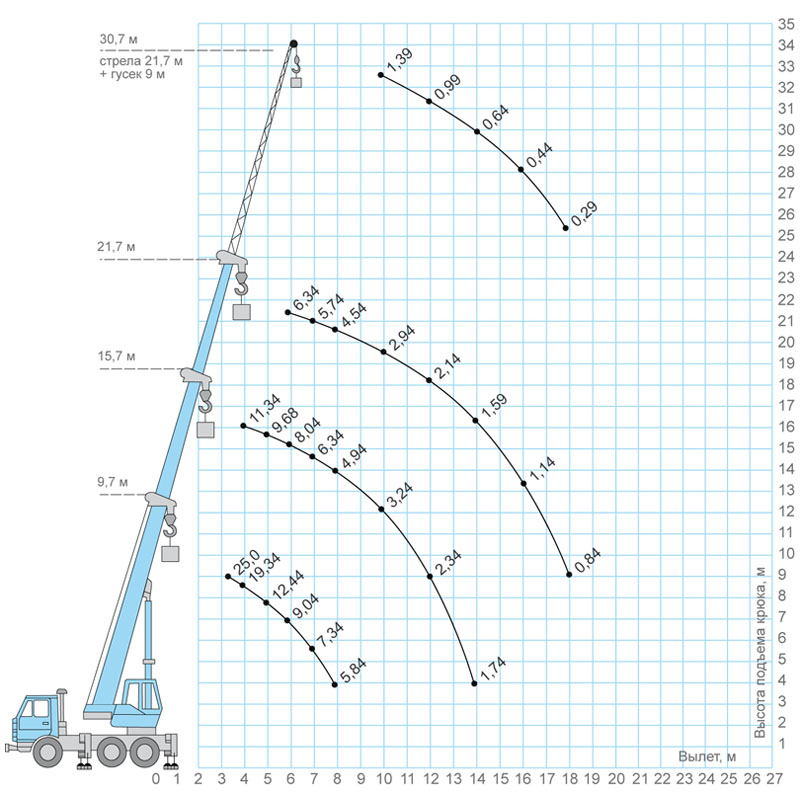

Модификации КС-55713-1, КС-55713-3, КС-55713-4, КС-55713-5 имеют трех секционную телескопическую стрелу длиной 9,7 - 21,7 м и дополнительно оснащаются решетчатым гуськом длиной 9 м. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
Модификации КС-55713 со стрелой 23,7 м

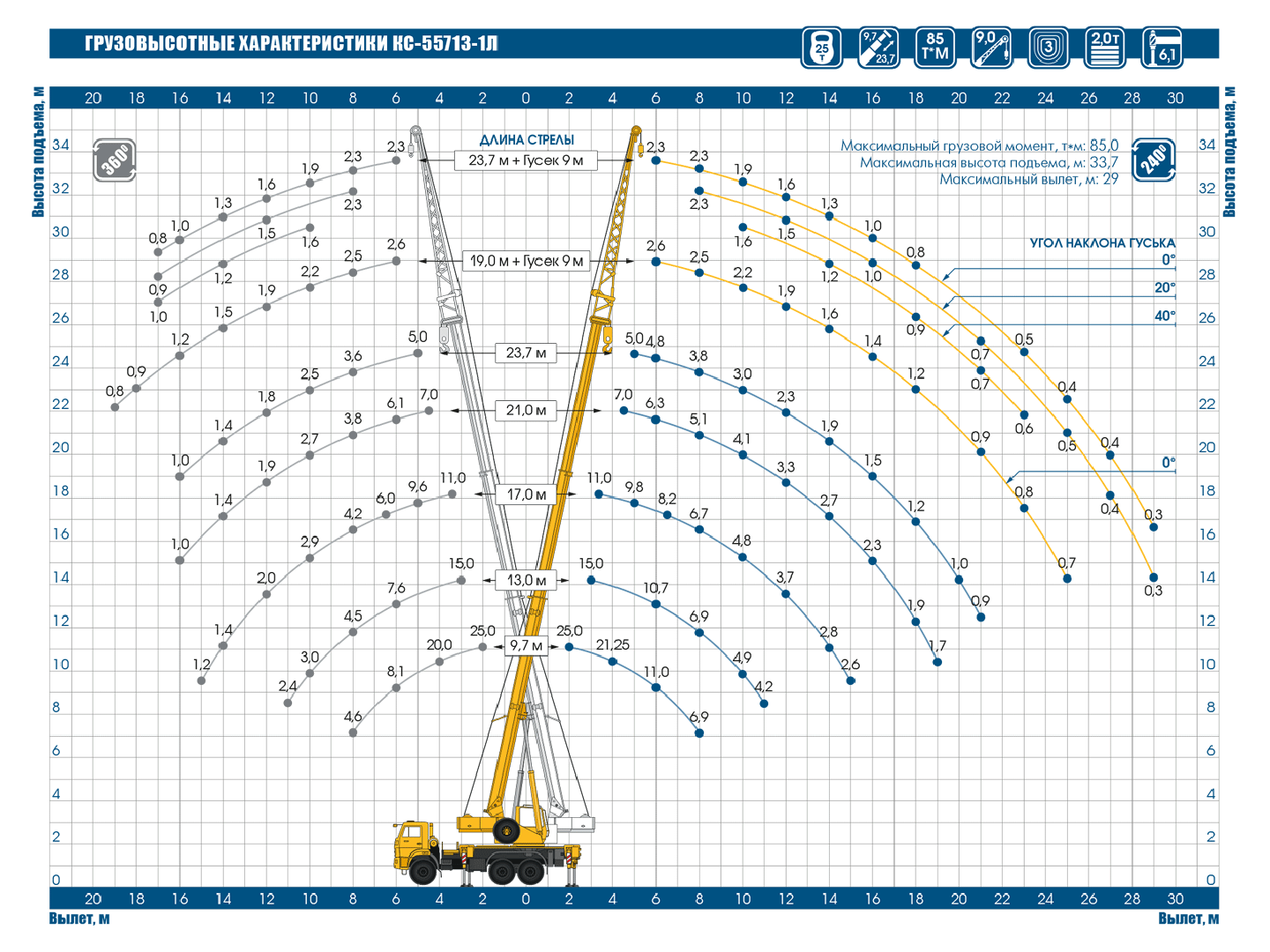

Модификации КС-55713-1Л, КС-55713-3Л, КС-55713-5Л имеют телескопическую стрелу длиной 23,7 м с профилем "Овоид" и дополнительно оснащаются решетчатым гуськом длиной 9 м с изменяемым углом наклона (0, 20, 40 градусов).
Модификации КС-55713 со стрелой 28 м

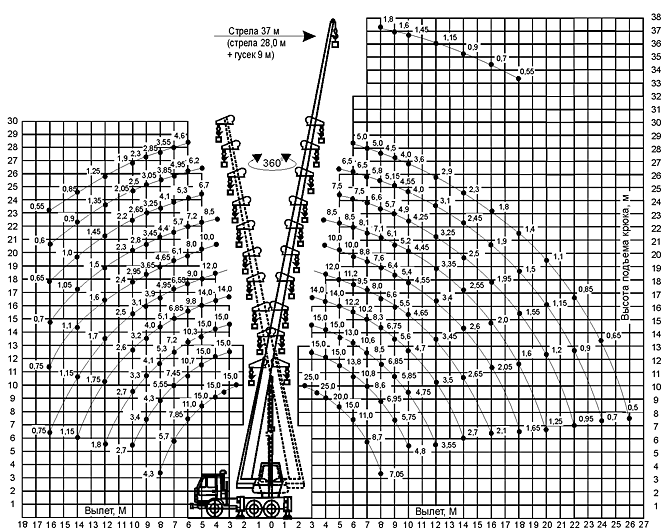

Модификации КС-55713-1В, КС-55713-3В, КС-55713-4В, КС-55713-5В имеют четырех секционную телескопическую стрелу длиной 9,5 - 28 м с гексагональным профилем и дополнительно оснащаются решетчатым гуськом длиной 9 м.
| Параметры | Шасси | Двигатель | Мощность, л.с.(кВт) | Скорость, км/ч | Стрела, м |
| КC-55713-1 | KAMAZ-65115 (6х4) | Cummins ISB6.7 300 | 307(225,6) | 60 | 21,7 |
| КC-55713-3 | Урал-4320 (6х6) | ЯМЗ-53622-10 | 240(176,5) | 60 | 21,7 |
| КC-55713-4 | KAMAZ-65111 (6х6) | КАМАЗ-740.622-280 | 280(206) | 60 | 21,7 |
| КC-55713-5 | KAMAZ-43118 (6х6) | КАМАЗ-740.622-300 | 300(221) | 60 | 21,7 |
| KC-55713-1Л | КАМАЗ-65115 (6х4) | Cummins ISB6.7e4 300 КАМАЗ-740.622-280 |
221(296) | 60 | 23,7 |
| KC-55713-3Л | УРАЛ-4320 «NEXT» (6х6) | ЯМЗ-53642-10 | 210(285) | 60 | 23,7 |
| KC-55713-5Л | KAMAZ-43118 (6х6) | КАМАЗ-740.622-300 | 300(221) | 60 | 23,7 |
| КC-55713-1В | KAMAZ-65115 (6х4) | Cummins ISB6.7 300 КамАЗ-740.622-280 |
307(225,6) 280(206) |
60 | 28 |
Предусмотрена установка крановой навески и на другие шасси: FORD(6х4), МАЗ-6312В3(6х4), ISUZU(6х4), VOLVO(6х4, 6х6), HYUNDAI(6х4).
