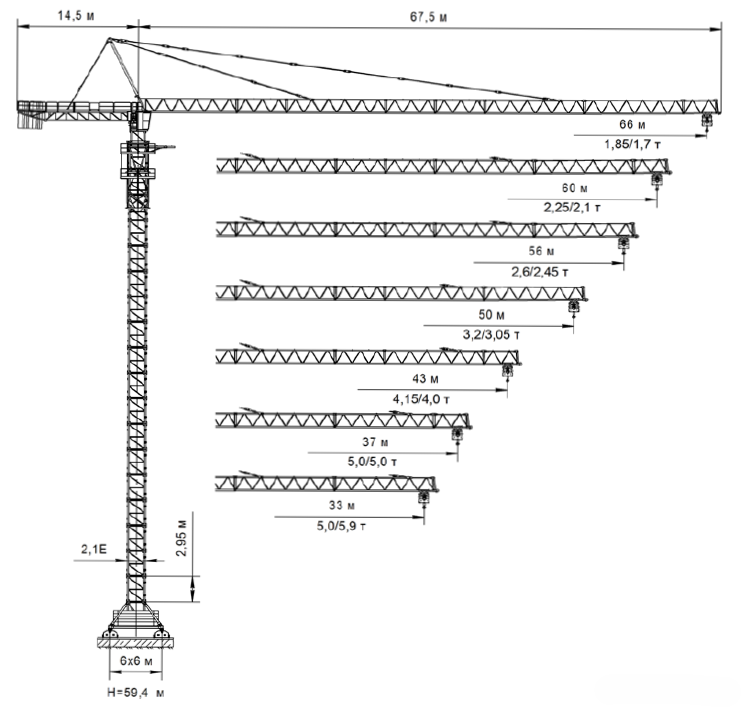

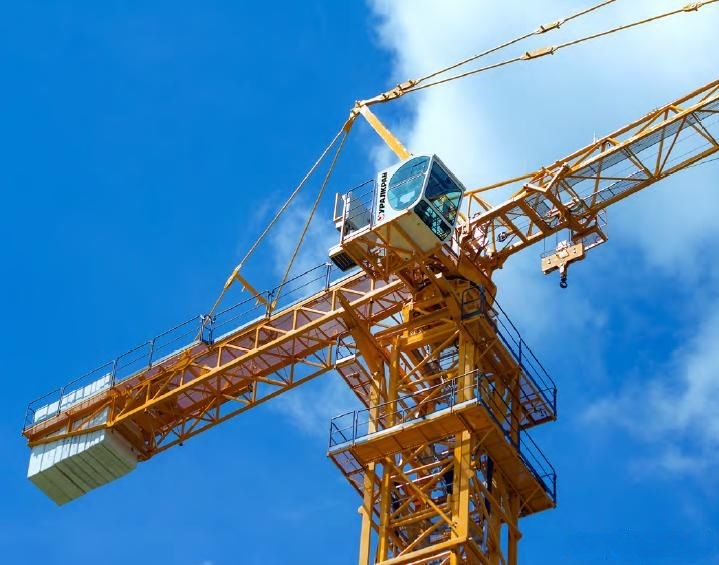

Башенный кран WTH-200
WTH-200 - башенный кран с балочной стрелой и неповоротной башней. Предназначен для механизации строительно-монтажных работ при возведении жилых и промышленных зданий и сооружений. Возможно самоходное исполнение на рельсовом ходу с колеей 4,5 или 6 метров и стационарное с анкерным основанием или на опорной раме. Для увеличения высоты подъема используется крепление к зданию с помощью пристежек. В разных исполнения используются разные типы башен отличающиеся сечением от 1,7 до 2,1 м и различными усилениями.
Башенные краны WTH-200 выпускаются под брендом "УРАЛКРАН" на "Луховицком крановый заводе" (Московская область).
Основные технические характеристики башенного крана WTH-200
| ПОКАЗАТЕЛЬ \ ИСПОЛНЕНИЕ | WTH-200 |
| Максимальный грузовой момент, тм | 200 |
| Грузоподъемность максимальная, т | 10* |
| Грузоподъемность на максимальном вылете, т | 1,85 |
| Вылет максимальный, м | 66 |
| Высота подъема свободностоящего крана на рельсовом ходу, м | 59,4 |
| Высота подъема максимальная, м | 196,8 |
| Скорость подъема/опускания груза, м/мин | 3-47/4-78* |
| Наибольшая скорость подъема груза максимальной массы, м/мин | 18/26 |
| Скорость изменения вылета, м/мин | 4,5-36* |
| Наибольшая скорость изменения вылета с грузом максимальной массы, м/мин | 23 |
| Частота вращения, об/мин | 0,26 0,41 0,6 |
| Скорость передвижения кран, м/мин | 0-20 |
| Опорный контур, м | 4,5х4,5, 6х6 |
| Масса свободностоящего крана (без противовеса и балласта), т | |
| Масса противовеса, т | |
| Масса балласта | |
| Мощность электродвигателя грузовой лебедки, кВт | 37/55 |
| Мощность двигателя тележечной лебедки, кВт | 5,5 |
| Крутящий момент механизма поворота, Нм | 2х65 |
| Мощность двигателей механизма передвижения, кВт | 4х4 |
| Рабочая температура, °С | - 30, + 40 |
| Суммарная установленнная мощность (в зависимости от грузовой лебедки), кВт | 76,5 / 94,5 |
| Необходимый источник питания | 380В |
* Все характеристики даны для 4-х кратной запасовки. При 2-х кратной запасовке грузового каната грузоподъемность уменьшается вдвое, а скорость увеличивается вдвое.

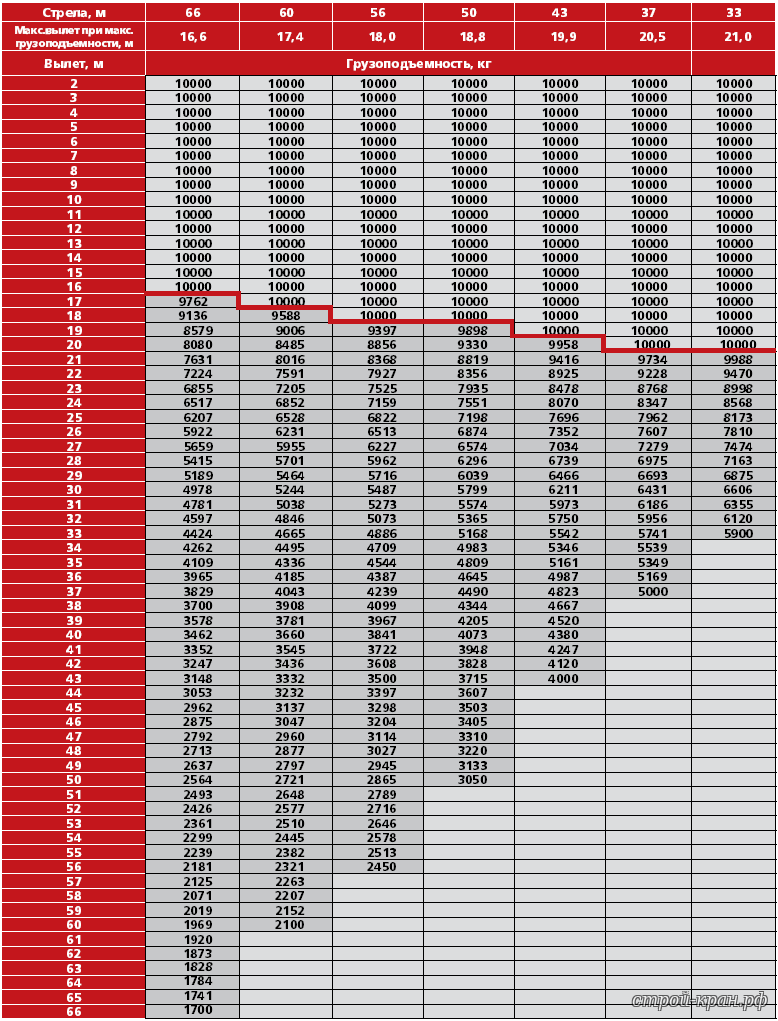

Грузовая характеристика башенного крана WTH-200
