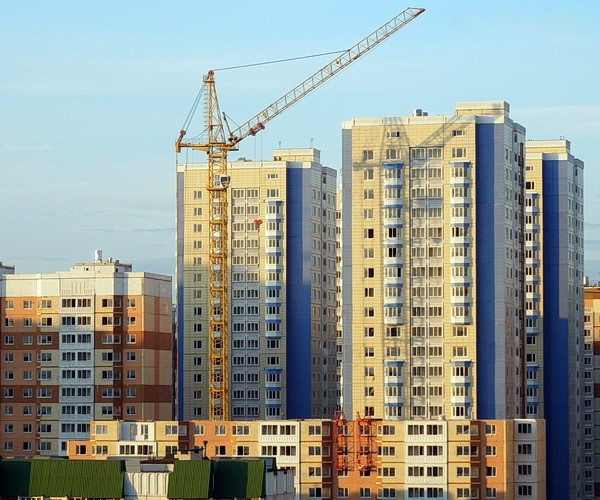

Башенный кран КБ-515 и его модификации
КБ-515 - передвижной (на рельсовом ходу) башенный кран с поворотной башней и балочной стрелой обеспечивающей вылет до 50 м. Кран предназначен для механизации работ по возведению зданий высотой до 90 м с массой монтируемых элементов до 10 т. Возможна стационарная установка КБ-515 на опорах. Кран имеет модификации: КБ-515.05 - кран-погрузчик с порталом для прохода ж/д транспорта и грузоподъемностью 12 т, и КБ-515.10 - кран-погрузчик с грузоподъемностью до 16 т.
Башенные краны КБ-416 выпускаются под брендом "СТМ-37" на заводе "Строммашина" (г.Кохма, Ивановская область).
Ранее кран производили на предприятии ООО "Одинцовский машиностроительный завод" (ООО "ОМЗ"), г.Одинцово.

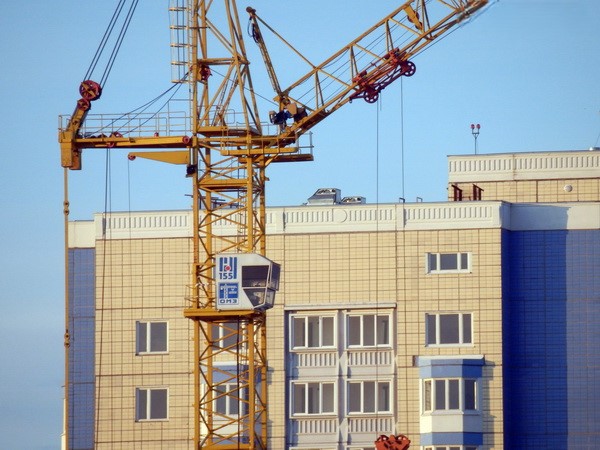

КБ-515 имеет секционную конструкцию башни и стрелы, что позволяет собрать кран в различных исполнениях отличающихся вылетом и высотой подъема. Наращивание башни крана производится с помощью гидрооборудования монтажной обоймы. Монтаж-демонтаж крана производится с опущенной стрелой с возможностью подстыковки секций стрелы в процессе монтажа при работе в стесненных условиях. Кран имеет несколько мест установки кабины по высоте башни. В начальный период монтажа здания кабина может быть установлена на высоте 22,2 м. В процессе строительства кабина может быть поднята в одно из промежуточных, а затем и верхнее положение. Перемещение кабины осуществляется с помощью обоймы выдвижения. КБ-515 оборудован системой ограничения нагрузки ОНК-16ОБ.

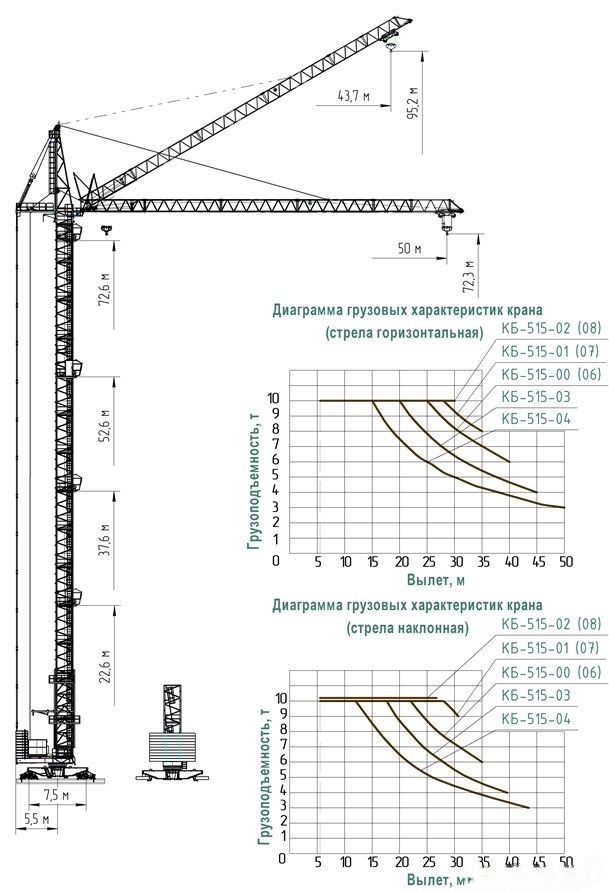

| Исполнение | 00 | 01 | 02 | 03 | 04 | 06 | 07 | 08 |
| Грузовой момент, тм | 250 | 280 | 300 | 200 | 150 | 250 | 280 | 300 |
| Грузоподъемность максимальная, т | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Грузоподъемность на максимальном вылете (горизонтальная стрела), т |
6 | 8 | 10 | 4 | 3 | 6 | 8 | 10 |
| Грузоподъемность на максимальном вылете (наклонная стрела), т |
6 | 9,1 | 10 | 4 | 3 | 6 | 9,1 | 10 |
| Вылет минимальный (горизонтальная стрела), м | 5,5 | |||||||
| Вылет минимальный (наклонная стрела), м | 5,3 | |||||||
| Вылет максимальный (горизонтальная стрела), м | 40 | 35 | 30 | 45 | 50 | 40 | 35 | 30 |
| Вылет максимальный (наклонная стрела), м | 35 | 30,7 | 26,4 | 39,4 | 43,7 | 35 | 30,7 | 26,4 |
| Вылет при максимальной грузоподъемности (горизонтальная стрела), т |
25 | 28 | 30 | 20 | 15 | 25 | 28 | 30 |
| Вылет при максимальной грузоподъемности (наклонная стрела), т |
22 | 28 | 26,4 | 17,7 | 13,4 | 22 | 28 | 26,4 |
| Максимальная высота подъема (горизонтальная стрела), м |
72,3 | 72,3 | 72,3 | 72,3 | 72,3 | 77,3 | 77,3 | 77,3 |
| Максимальная высота подъема (наклонная стрела), м |
90,2 | 87,6 | 85,2 | 92,8 | 95,2 | 95,2 | 92,6 | 90,2 |
| Глубина опускания, м | 5 | |||||||
| Скорость подъема груза наибольшей массы, м/мин | 30 | |||||||
| Скорость подъема груза максимальная, м/мин | 60 | |||||||
| Скорость плавной посадки, м/мин | 4 | |||||||
| Скорость изменения вылета, м/мин | 0..55 | |||||||
| Скорость передвижения крана, м/мин | 19 | |||||||
| Частота вращения, об/мин | 0,7 | |||||||
| Угол поворота, ° | 1080 | |||||||
| Опорный контур, м | 7,5х7,5 | |||||||
| Задний габарит, м | 5,5 | |||||||
| Масса конструктивная, т | 98,6 | 97,9 | 97,2 | 99,3 | 100 | 100,8 | 100,1 | 99,4 |
| Масса противовеса на поворотной платформе, т | 65 | |||||||
| Масса противовеса на распорке, т | 3 | |||||||
| Масса крана общая, т | 166,6 | 165,9 | 165,2 | 167,3 | 168 | 168,8 | 168,1 | 167,4 |
| Температура рабочего состояния | -40..+40 °C | |||||||
- высотные характеристики даны для I и II ветровых районов.
Элементы башенного крана Кб-515 перевозятся всеми видами транспорта в габарите по ширине до 2,5 м. Для перевозки требуется 17 ходок автомобиля со стандартным полуприцепом и одна с низкорамным.
Модификации башенного крана КБ-515
Исполнение 16 отличается увеличенной высотой башни за счет увеличения опорного контура до 8,5х8,5, увеличения массы противовеса и потери возможности наклона стрелы.
Исполнение 17 отличается увеличенной высотой башни и увеличенной максимальной грузоподъемностью до 12 т за счет увеличения опорного контура до 8,5х8,5 и увеличения массы противовеса.
Исполнение 18 отличается увеличенным максимальным вылетом до 60 м за счет увеличения опорного контура до 8,5х8,5 и потери возможности наклона стрелы.
| ПАРАМЕТР \ ИСПОЛНЕНИЕ | 00 | 16 | 17 | 18 |
| Грузовой момент, тм | 250 | 270 | 300 | 120 |
| Грузоподъемность максимальная, т | 10 | 10 | 12 | 10 |
| Грузоподъемность на максимальном вылете (горизонтальная стрела), т |
6 | 6 | 8 | 1,5 |
| Грузоподъемность на максимальном вылете (наклонная стрела), т |
6 | - | - | |
| Вылет минимальный (горизонтальная стрела), м | 5,5 | |||
| Вылет минимальный (наклонная стрела), м | 5,3 | - | 5,3 | - |
| Вылет максимальный (горизонтальная стрела), м | 40 | 40 | 35 | 60 |
| Вылет максимальный (наклонная стрела), м | 35 | - | 30,7 | - |
| Вылет при максимальной грузоподъемности (горизонтальная стрела), т |
25 | 27 | 25 | 12 |
| Вылет при максимальной грузоподъемности (наклонная стрела), т |
22 | - | 22 | - |
| Максимальная высота подъема (горизонтальная стрела), м |
72,3 | 87,3 | 87,3 | 72,3 |
| Максимальная высота подъема (наклонная стрела), м |
90,2 | 103,4 | 90,2 | |
| Глубина опускания, м | 5 | |||
| Скорость подъема груза наибольшей массы, м/мин | 30 | 36 | 28 | |
| Скорость подъема груза максимальная, м/мин | 60 | 72 | 56 | |
| Скорость плавной посадки, м/мин | 4 | |||
| Скорость изменения вылета, м/мин | 0..55 | |||
| Скорость передвижения крана, м/мин | 19 | 21 | 19 | |
| Частота вращения, об/мин | 0,7 | 0,6 | ||
| Угол поворота, ° | 1080 | |||
| Опорный контур, м | 7,5х7,5 | 8,5х8,5 | ||
| Задний габарит, м | 5,5 | |||
| Масса конструктивная, т | 98,6 | 110 | 107,0 | 101,2 |
| Масса противовеса, т | 65 | 71,5 | 71,5 | 65 |
| Масса противовеса на распорке, т | 3 | |||
| Масса крана общая, т | 166,6 | 184,5 | 182,5 | 169,2 |
| Температура рабочего состояния | -40..+40 °C | |||
Башенный кран КБ-515.10
Башенный кран предназначенный для механизации погрузо-разгрузочных работ на складских объектах и промышленных предприятиях.
Основные технические характеристики:
Грузовой момент 450 тм
Грузоподъемность максимальная 16 т
Грузоподъемность на максимальном вылете 12 т
Вылет максимальный 35 м
Вылет при максимальной грузоподъемности 28,1 м
Высота подъема 17 м
Конструктивная масса 58,1 т
Масса противовеса 71,5 т
Масса общая 129,6 т
Скорость подъема груза максимальной массы 14 м/мин
Скорость подъема груза до 3 т 21 м/мин
Скорость передвижения грузовой тележки 55/36/18 м/мин
Скорость передвижения крана 19 м/мин
Частота вращения крана 0,7 об/мин
База х Колея 7,5 х 7,5 м
Задний габарит 5,5 м
Угол поворота 1080 градусов
