Башенный кран КБ-585

КБ-585 - башенный кран с неповоротной башней (верхнеповоротный) и балочной стрелой. Кран предназначен для производства работ на строительстве сборных и монолитных жилых, гражданских, промышленных и прочих зданий и сооружений с максимальной массой монтируемых элементов до 10 т и высотой подъема до 160 м.

Башенный кран КБ-585 разработан ООО "Конструкторско-технологический институт-155".

Башенные краны КБ-585 выпускаются под брендом "СТМ-37" на заводе "Строммашина" (г.Кохма, Ивановская область).
Ранее кран производили на предприятиях: ЗАО "Машстройиндустрия", г.Москва; ООО "Одинцовский машиностроительный завод" (ООО "ОМЗ"), г.Одинцово.

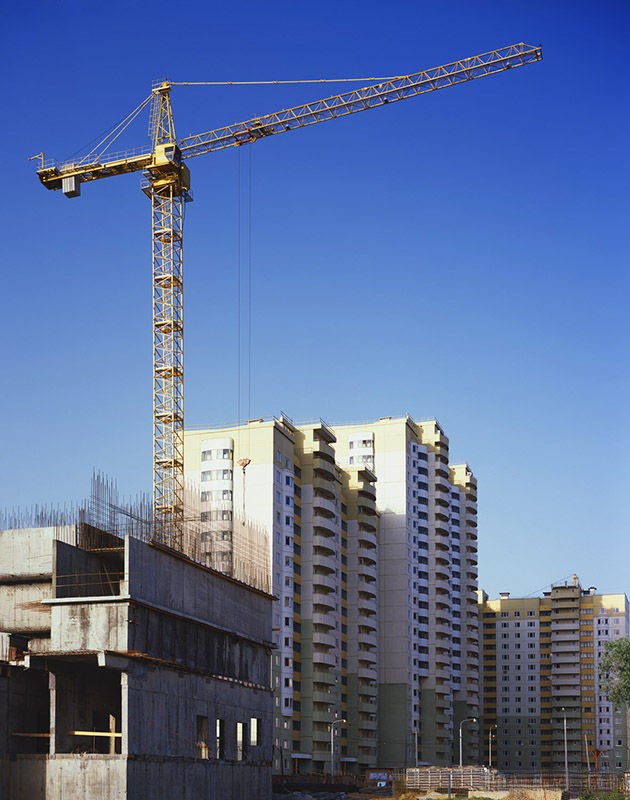

Башенный кран КБ-585

КБ-585 по способу установки имеет несколько исполнений: передвижной на рельсовом ходу, стационарный-пристяжной с основанием башни в монолитном фундаменте, стационарный с опорной рамой и балластом на нем. Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни. При монтаже секций башни применяется клиновое соединение, что значительно снижает время монтажа и повышает надежность соединений секций. Наращивание башни крана производится сверху при помощи гидрооборудования монтажной обоймы. В свободно стоящем положении КБ-585 может работать до высоты 66 м. Крепление крана к зданию осуществляется посредством инвентарных охватывающих рам и тяг крепления с шагом в 30 м.

Основные технические характеристики башенного крана КБ-585

ПОКАЗАТЕЛЬ \ ИСПОЛНЕНИЕ 00 01 02 03 04 05
Максимальный грузовой момент, тм 260 290 240 200 180 170
Грузоподъемность максимальная, т 10
Грузоподъемность на максимальном вылете, т 6 8 4,5 3,2 2,4 2
Вылет минимальный, м 4
Вылет максимальный, м 40 35 45 50 55 60
Вылет при максимальной грузоподъемности, м 26 29 24 20 18 17
Высота подъема свободностоящего крана, м 66
Высота подъема приставного крана, м 160
Глубина опускания, м 5
Скорость подъема груза наибольшей массы, м/мин 40
Скорость подъема груза максимальная, м/мин 80
Скорость плавной посадки, м/мин 4
Скорость изменения вылета, м/мин 0..80
Частота вращения, об/мин 0,7
Задний габарит, м 17,5
Масса крана конструктивная, т 74,3 73,7 75,1 75,7 77,5 78,1
Масса крана общая, т 88,8 87,5 93,7 94,4 88,9 91,9
Масса противовеса, т 14,5 13,8 18,7 18,7 11,4 13,8
Рабочая температура, °С -40..+40
Мощность грузовой лебедки, кВт 55
Мощность тележечной лебедки, кВт 11
Мощность механизма поворота, кВт 2х 5,5
Суммарная мощность электродвигателей, кВт

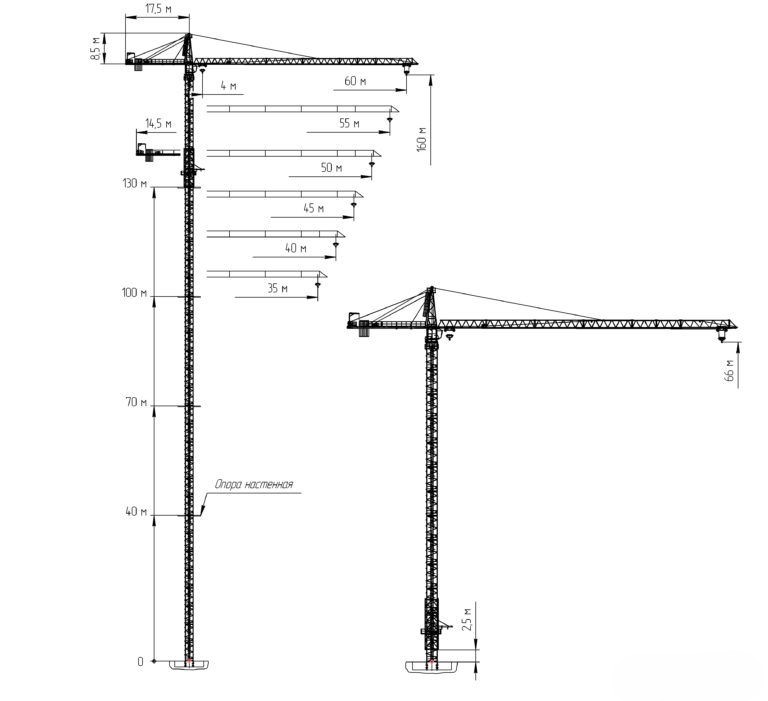

Высотная характеристика крана КБ-585

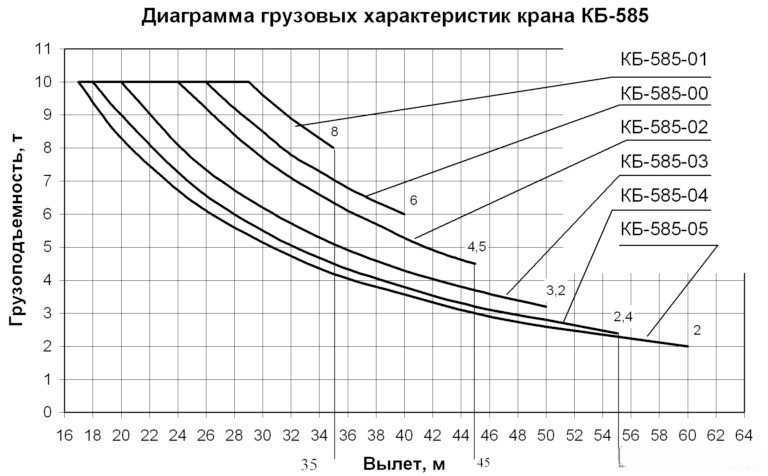

Грузовая характеристика крана КБ-585

Узлы башенного крана КБ-585 перевозятся на стандартных транспортных средствах в пределах габарита по ширине 2,5 метра. Для перевозки необходимо 21-21 ходки со стандартным полуприцепом и две с низкорамным.
