Башенный кран БК-1000

БК-1000 - башенный самоходный (на рельсовом ходу) кран 8-ой размерной группы (грузовой момент 1000 тм) с поворотной башней и подъемной стрелой. Предназначен для монтажа конструкций с массой монтируемых элементов до 63 т. Первые краны БК-1000 имели грузоподъёмность на основном подъёме 50 т и выпускались с 1961 года. Помимо базовой модели, кран имеет восемь модификаций («-А», «-Б», «-В», «-Д», «-П», «-40», «-48», «-60»), которые отличаются техническими характеристиками и отдельными конструктивными элементам.

Кран БК-1000 производился на ЗЭМЗ Минэнерго СССР (Зуевский энергомеханический завод) и предприятиями Минмонтажспецстроя СССР. В настоящее время заменён модификацией БК-1000Б.

Основные элементы конструкции башенного крана БК-1000:

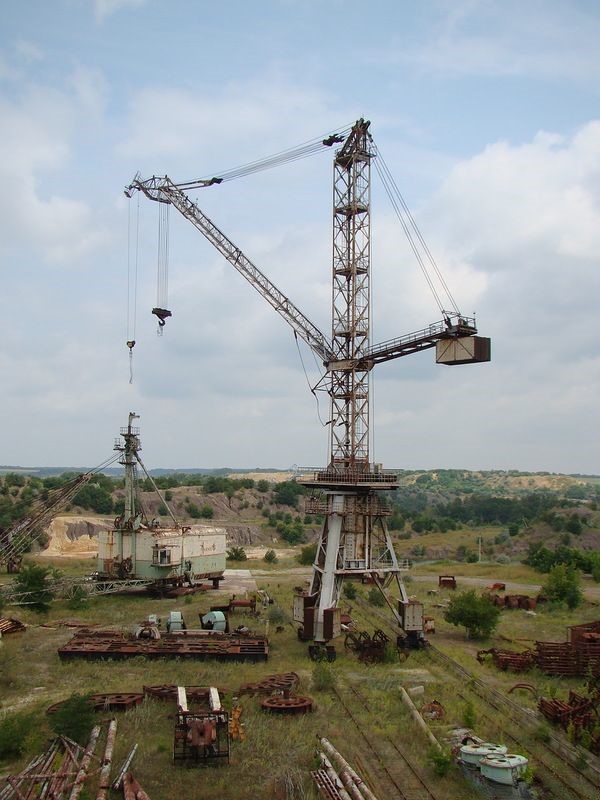

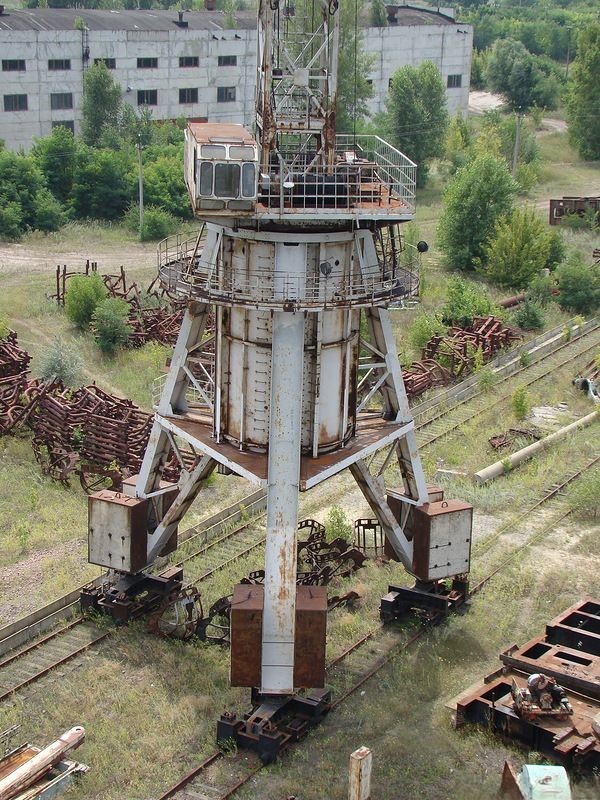

Портал крана - трёхопорная цилиндрическая конструкция, опирающаяся на двухколёсные балансирные ходовые тележки, установленные на двухниточные рельсовые крановые пути. Конструкция портала состоит из цилиндра, опорной диафрагмы и трёх опорных ног с закреплёнными на них балластными плитами. На диафрагме размещены подпятник и цевочное колесо механизма вращения.

Башня крана. Восьмисекционная башня опирается на подпятник портала и на горизонтальные опорные катки, установленные в диафрагме секции башни, обкатывающиеся по кольцевому рельсу цилиндра. Башню опоясывает машинное отделение (с кабиной управления), которое вращается вместе с башней. В машинном отделении установлены лебёдки, механизм поворота, а также пускорегулирующая аппаратура.

Кабина управления - закрытая, неподвижная, отапливаемая и вентилируемая. Оснащена люком и дверьми с блокировками.

Стрела - подъёмная, шарнирно-сочленённая. Состоит из двух частей - основной и головной (гуська-удлинителя). Каждая из частей снабжена крюковыми подвесками - для основного и вспомогательного подъёма. Вылет изменяется подъёмом всей стрелы. У большинства моделей вылет изменяется наклоном стрелы при помощи стреловой лебёдки и стрелового полиспаста. Запасовка канатов основного подъёма - четырёхкратная (либо шестикратная), а вспомогательного - двукратная. Кратность полиспаста основного подъёма меняется без перезапасовки каната.

Крюковые подвески (с однорогими коваными крюками) располагаются на основной стреле и гуське.

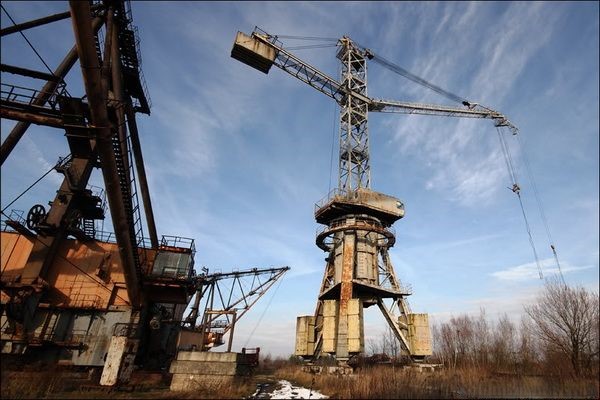

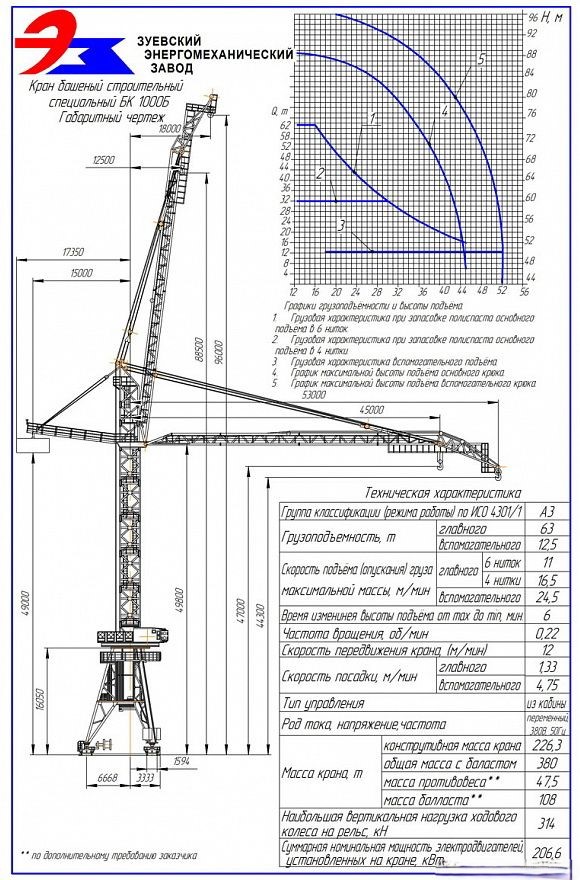

Основные технические характеристики башенного крана БК-1000Б:

Грузовой момент максимальный 1000 тм
Грузоподъемность главного подъема максимальная 63 т
Грузоподъемность вспомогательного подъема 12,5 т
Высота главного подъема 88,5 м
Высота вспомогательного подъема 96 м
Вылет главный 45 м
Вылет вспомогательный 53 м
Глубина опускания 8 м
Время полного изменения вылета 6 минут
База 11,54 м
Колея 10 м
Масса общая 377,5 - 380 т
Масса конструктивная 216,6 т
Масса противовеса 47,5 т
Ветровой район I, II, III
Мощность электродвигателей 200 - 206,6 кВт

Монтаж/демонтаж башенного крана БК-1000:

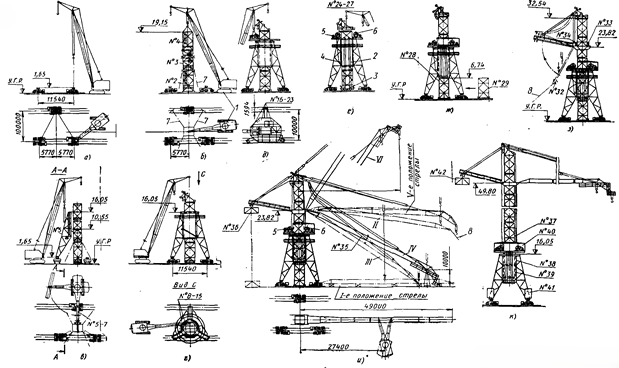

Сборка крана осуществляется методом последовательной сборки укрупненных узлов и агрегатов. Наращивание производят методом подращивания снизу: очередная секция заводится снизу, состыковывается с башней, а затем монтажной лебёдкой выдвигается вверх. Демонтаж производится в обратной последовательности.

Модификации башенного крана БК-1000:

БК-1000А имеет следующие изменения: применен гусек длиной 10 м (вместо 3 м), с грузоподъемностью 9 т; усилена верхняя секция стрелы.

БК-1000Б имеет следующие изменения: увеличены грузоподъемности основного и вспомогательного крюков соответственно до 63 и 18 т.

БК-1000В имеет укороченную до 24,78 м стрелу, за счет этого грузоподъемность увеличена до 100 т. Снят механизм вспомогательного подъема. Изменена запасовка грузовых канатов.

БК-1000Д имеет укороченную до 30,7 м стрелу, за счет этого грузоподъемность увеличена до 80 т. Снят механизм вспомогательного подъема. Изменена запасовка грузовых канатов.

БК-1000П. Высота башни увеличена до 150 м для строительства высотных учреждений. Грузоподъемность основного подъема 35 т, вспомогательного - 8 т.

БК-1000-60 за счет уменьшения наибольшей высоты до 62 м и длины стрелы до 30,8 м имеет увеличение грузоподъемности до 60 т.

БК-1000-48 грузоподъемность механизма основного подъема ограничена 48 т, уменьшены высота башни, длина стрелы и не предусмотрен вспомогательный подъем. Изменение параметров крана выполнено под конкретный объект, подлежащий реконструкции в стесненных условиях работы крана.

БК-1000-40. Башня увеличена на одну секцию. Снята средняя плита противовеса.
