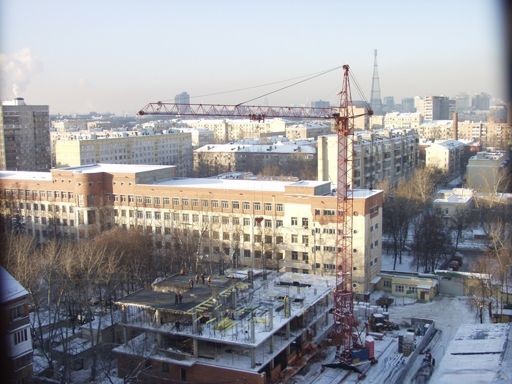

Башенный кран КБ-408
Башенный кран КБ-408 предназначен для проведения грузоподъемных работ при строительстве жилых и гражданских сооружений высотой до 57,8 м с массой монтируемых элементов до 10 т. Кран относится к классу строительных передвижных полноповоротных башенных кранов на рельсовом ходу с поворотной башней и балочной стрелой с грузовой тележкой, обеспечивающей вертикальный и горизонтальный транспорт строительных деталей и материалов. КБ-408 перевозится с объекта на объект в разобранном виде и монтируется собственными механизмами и с помощью автомобильного крана.
Изготовители - Нязепетровский краностроительный завод, ремонтно-механическиий завод "Ремстроймаш" Минпромстроя СССР (Тульская обл.), Московский краностроительный завод ПО "Строймаш", ОАО "ПО Усольмаш".

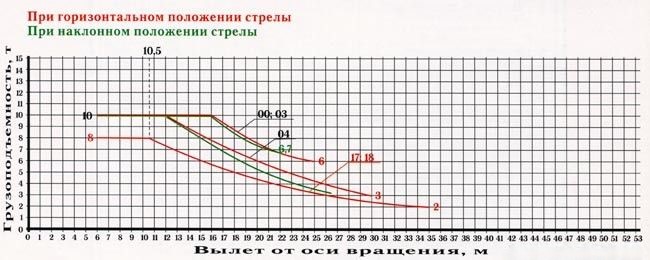

Основные технические данные и характеристики КБ-408
| Наименование параметров | 00 | 03 | 04 | 17 | 18 |
| Грузовой момент, кНм | 160 | ||||
| Грузоподъёмность максимальная, т | 10,0 | 10,0 | 10,0 | 8,0 | 8,0 |
| Грузоподъёмность на максимальном вылете, т | 6,0 | 6,0 | 3,0 | 2,0 | 2,0 |
| Вылет максимальный, м | 25,0 | 25,0 | 30,0 | 35,0 | 35,0 |
| Вылет минимальный, м | 6,0 | ||||
| Вылет при максимальной грузоподъёмности, м | 16,0 | 16,0 | 12,0 | 10,5 | 10,5 |
| Высота подъема, м (горизонтальная стрела/наклонная стрела) |
46,6/57,8 | 41,0/52,2 | 41,0/54,7 | 41,0/- | 46,6/- |
| Глубина опускания максимальная, м | 5,0 | ||||
| База, м | 6,0 | ||||
| Колея, м | 6,0 | ||||
| Задний габарит, м | 4,35 | ||||
| Наименьший радиус закругления пути (внутреннего рельса), м |
12,0 | ||||
| Скорость подъёма груза макс. массы, м/мин | 36,0 | ||||
| Скорость подъёма груза максимальная, м/мин | 67,0 | ||||
| Скорость плавной посадки груза, м/мин | 4,8 | ||||
| Скорость передвижения грузовой тележки, м/мин (горизонтальная стрела/наклонная стрела) |
7 / 30 | ||||
| Скорость передвижения крана, м/мин | 18,0 | ||||
| Частота вращения, об/мин | 0,65 | ||||
| Угол поворота, град | 1080 | ||||
| Конструктивная масса крана, т | 54,8 | 53,5 | 54,0 | 54,8 | 59,6 |
| Масса крана общая (в рабочем состоянии), т | 95,2 | 93,9 | 94,4 | 95,2 | 100 |
| Максимальная нагрузка ходового колеса на рельс кранового пути, тс |
29,0 | ||||
| Установленная мощность, кВт | 77,6 | ||||
| Суммарная мощность электродвигателей, кВт | 123,6 | ||||
