Башенный кран КБ-572

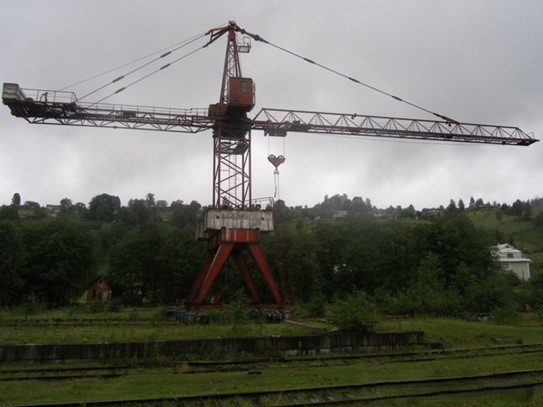

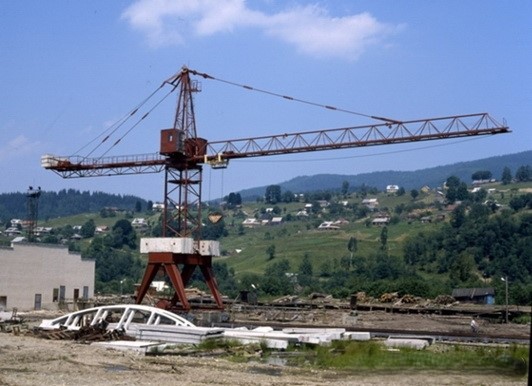

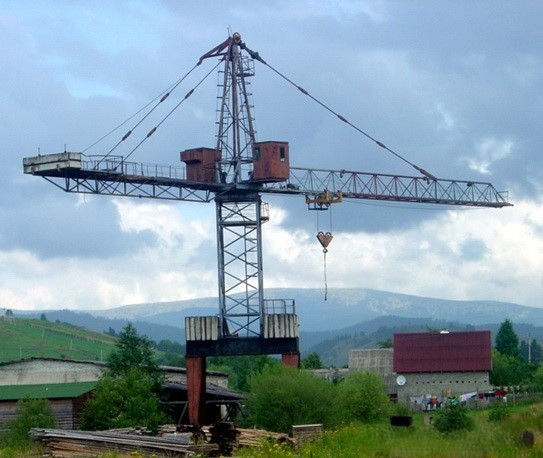

КБ-572 - портальный кран-лесопогрузчик башенного типа, самоходный (на рельсовом ходу), полноповоротный. Предназначен для погрузочно-разгрузочных и штабелёвочных работ на лесных складах и лесоперевалочных базах, домостроительных комбинатах и пр. Также возможна работа в качестве строительного крана. Дополнительно может быть оборудован грейфером или магнитным захватом. В настоящее время выпускается модификация КБ-572Б.

КБ-572Б выпускает Никопольский краностроительный завод.

Конструкция башенного крана включает: ходовые тележки (4 шт.), портал, башню (с оголовком), опорно-поворотное устройство, рабочую стрелу, грузовую тележку, противовесную консоль, а также кабину управления и рабочие механизмы (грузовые лебёдки, механизмы поворота и передвижения грузовой тележки).

Портал - П-образный, открытый для прохода ширококолейных гружёных железнодорожных составов. Конструкция представляет собой открытую сварную раму, опирающуюся на четыре опорные стойки.

Башня крана - четырёхгранная, решётчатая конструкция, в виде фермы. Выполнена из труб, которые соединены раскосами, а также связями - диагональными и поперечными.

Опорно-поворотное устройство - роликовое, однорядное. Состоит из двух частей - неповоротной (нижней) части и поворотной (верхней) секции. Между ними расположен поворотный круг (роликовый, однорядный) с зубчатым зацеплением - внутренним. Вращение крана осуществляется при помощи двух механизмов поворота.

Стрела и противовесная консоль прикреплены к поворотному оголовку с помощью жёстких шарнирных расчалов (с противоположных сторон): стрела закреплена с помощью одного расчала, а консоль — при помощи двух.

Балочная стрела - решётчатая секционная ферма, треугольного сечения. В рабочем положении стрела расположена горизонтально. Для прохода по рабочей стреле на нижних поясах укладывается настил, а по бокам - устанавливается ограждение. Длина стрелы зависит от условий работы крана.

Для перемещения грузовой тележки используется монорельс, прикреплённый снизу к диафрагмам. Последние расположены на концах секций стрелы. Рабочие механизмы (блоки) для перемещения грузовой тележки и направления канатов расположены в корневой и на крайней секциях рабочей стрелы: в корневой установлен один направляющий блок для тягового каната грузовой тележки, а на крайней секции - два блока, направляющие подъёмный канат.

Противовесная консоль - ферма решётчатой конструкции, треугольного сечения. Состоит из двух секций, соединяемые с помощью болтовых фланцев. Конструкция двух верхних поясов консоли - из неравнобоких уголков, к которым прикреплены (на сварке) поперечины. Раскосы, связи и нижний пояс консоли — выполнены из труб. На консоли также имеется настил с ограждением и расположены противовесная плита и грузовая лебёдка.

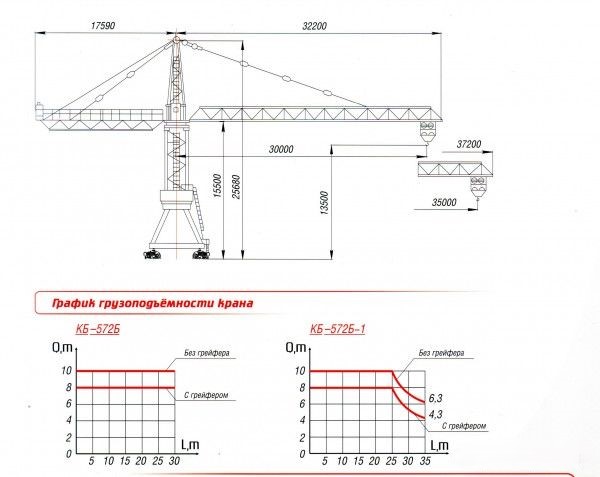

Техническая характеристика крана КБ-572
