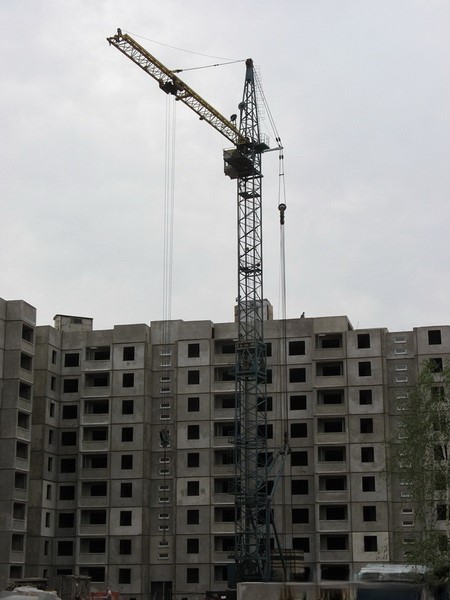

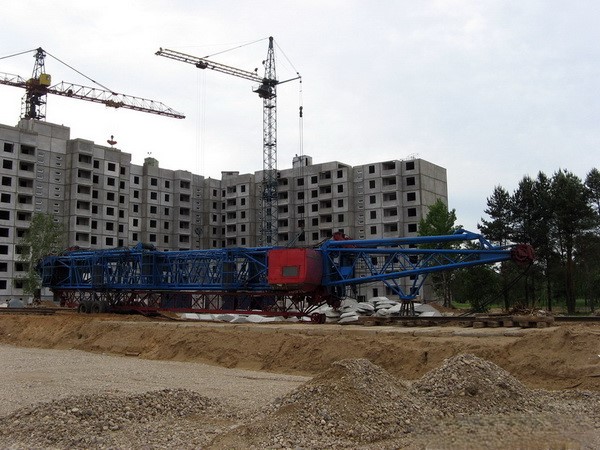

Башенный кран КБ-603

КБ-603 - башенный кран передвижной (на рельсовом ходу), с балочной стрелой и поворотной башней. Аналог или дальнейшее развитие МСК-400. Предназначен для возведения объектов до 16 этажей с массой монтируемых элементов до 20 т.

Выпускается ГК "Юникран".

Основные технические характеристики башенного крана КБ-603:

Максимальный грузовой момент 400 тм
Грузоподъемность максимальная 20 т
Грузоподъемность на максимальном вылете 12 т
Вылет при горизонтальном положении стрелы 7-25 м
Вылет при максимальной грузоподъемности 20 м
Вылет максимальной при наклонном положении стрелы 22 м
Вылет наименьший без груза 4,36 м
Максимальная высота подъема крюка (горизонтальная стрела) 52 м
Максимальная высота подъема крюка (наклонная стрела) 62 м
Ширина колеи 7,5 м
База крана 8 м
Задний габарит 6,4 м
Скорость передвижения 18 м/мин
Масса крана конструктивная 100 т
Масса противовеса 40 т
Масса балласта 12 т

Увеличение высоты подвеса стрелы происходит за счет телескопирования башни с помощью грузовой лебедки. Телескопическая башня, состоящая из основания и выдвигаемой головки, которые в 1 исполнении имеют полную длину, может быть выдвинута в три положения, обеспечивающие высоту подъема крюка при горизонтальной стреле соответственно 29, 40 и 52 м. Основание и головка башни могут быть укорочены, каждая на 6 м, за счет снятия соответствующих секций, тогда башня во 2 исполнении может быть выдвинута в два положения, обеспечивающие высоту подъема крюка при горизонтальной соответственно 23 и 40 м.
