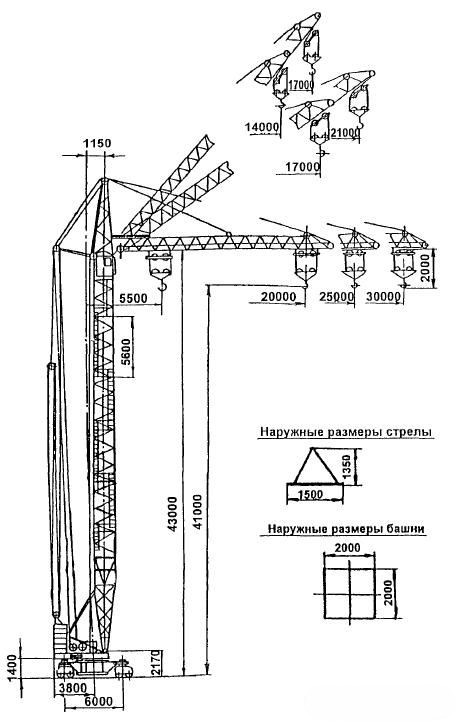

Башенный кран КБ-403 (КБ-403А, КБ-403Б)

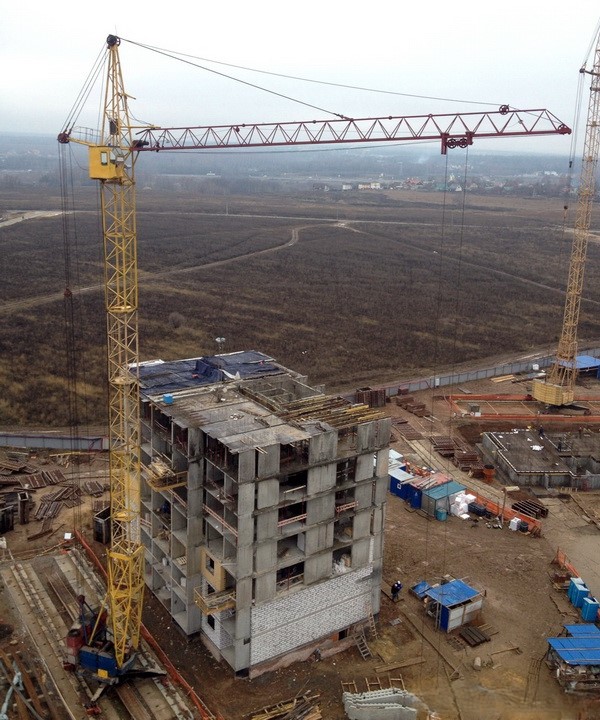

КБ-403 (КБк-160.2) - передвижной башенный кран на рельсовом ходу, с поворотной башней переменной высоты и балочной стрелой. Кран предназначен для возведения жилых, промышленных, административных зданий и сооружений высотой до 16 этажей и массой монтируемых элементов до 8 т. Кран имеет две модификации (КБ-403А, КБ-403Б) и множество исполнений.
Краны КБ-403, КБ-403А и КБ-403Б производились на предприятиях: Нязепетровский Завод Строительных Машин; Московский завод Московского «ПО Строймаш».
Технические характеристики башенного крана КБ-403Б
| Исполнения | КБ-403Б | КБ-403Б.1 | КБ-403Б.2 | КБ-403Б.3 |
| Максимальный грузовой момент, тм | 120 | 132 | ||
| Грузоподъёмность, т | ||||
| максимальная | 8 | |||
| при максимальном вылете горизонтальной стрелы | 3 | 3,5 | ||
| при максимальном вылете наклонной стрелы под углом 30° | 3,7 | 4,3 | ||
| Вылет, м | ||||
| максимальный горизонтальной стрелы | 30 | |||
| максимальный наклонной стрелы | 26,3 | |||
| при максимальной грузоподъёмности | 15 | 16,5 | ||
| минимальный | 5,6 | |||
| Высота подъёма максимальная, м | ||||
| стрелы горизонтальной / число секций | 41/6 | 35,4/5 | 29,8/4 | 24,2/3 |
| стрелы наклонной | 54,7 | 49,1 | 43,5 | 37,9 |
| Глубина опускания максимальная, м | 5 | |||
| Угол поворота, градусы | 1080 | |||
| Скорость, м/мин | ||||
| подъёма (опускания) груза до 8 т | 40 | |||
| подъёма (опускания) крюковой подвески | 55 | |||
| плавной посадки груза до 8 т | 5 | |||
| грузовой тележки с грузом до 8 т | 30 | |||
| передвижения крана | 18 | |||
| Частота вращения, об./мин | 0,65 | |||
| Мощность электродвигателя, кВт | ||||
| грузовой лебёдки основной | 55 | |||
| грузовой лебёдки вспомогательной | 30/1,6 | |||
| стреловой лебёдки | 15 | |||
| тележечной лебёдки | 5 | |||
| механизма поворота | 5 | |||
| механизма передвижения крана | 5,5 х 2 = 11 | |||
| Суммарная мощность электродвигателей | 121 | |||
| Геометрические параметры, м | ||||
| колея х база | 6 х 6 | |||
| задний габарит | 3,8 | |||
| Масса, т | ||||
| конструктивная | 50,5 | 49,2 | 47,9 | 46,6 |
| противовесов | 30 (+/-0,3) | |||
| Расчётная нагрузка ходового колеса на рельс, кН | 270 | |||
| Сейсмичность, баллы | 1-6 по СНиП II-7-81 | |||
| Ветровой район | III | V | VI | VII |

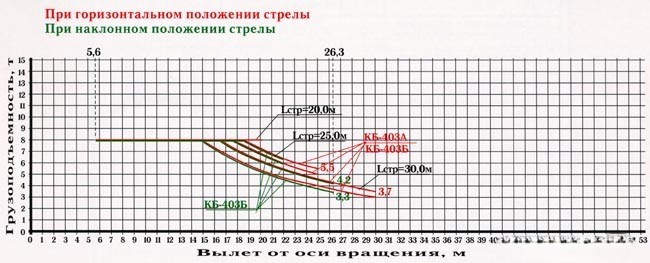

Грузовая характеристика башенного крана КБ-403

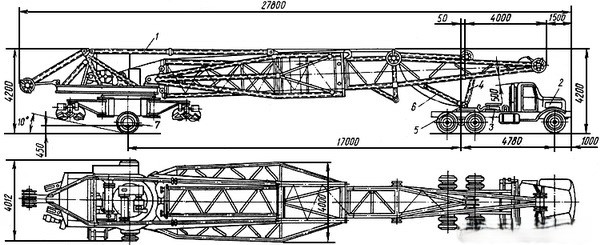

Башенный кран КБ-403 в основном исполнении перевозится автомобильным транспортом в собранном виде на подкатных тележках или в разобранном за 9 габаритных ходок и 2 не габаритных (ходовая рама с поворотной платформой и портал).
