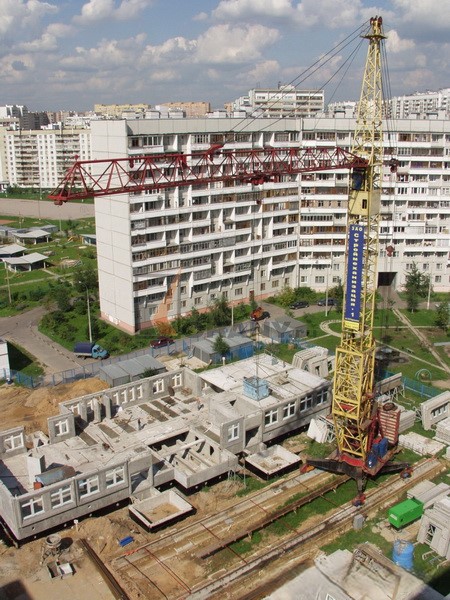

Башенный кран КБ-504
КБ-504 - передвижной башенный кран (на рельсовом ходу), с поворотной башней и балочной стрелой. Создан на основе башенного крана КБ-503А и имеет еще одну секцию башни и улучшенную грузовую характеристику. КБ-504 имеет три исполнения отличающихся длинной стрелы (КБ-504 - вылет 40 м, КБ-504.1 - вылет 35 м, КБ-504.2 - вылет 45 м).
Кран изготавливал "Карачаровский механический завод", г.Москва.
Для увеличения высоты подъема башенного крана во всех исполнениях предусмотрена возможность наклона стрелы на 30 градусов.
Основные технические характеристик башенного крана КБ-504
| Исполнение | КБ-504 | КБ-504.1 | КБ-504.2 |
| Грузоподъемность максимальная, т | 10 | 10 | 10 |
| Грузоподъемность на максимальном вылете, т | 6,2 | 8 | 4,5 |
| Вылет максимальный (горизонтальная стрела), м | 40 | 35 | 45 |
| Вылет максимальный (наклонная стрела), м | 35 | 31 | 39,6 |
| Вылет при максимальной грузоподъемности, м | 25 | 28 | 20 |
| Высота подъема максимальная (горизонтальная стрела), м | 60 | 60 | 60 |
| Высота подъема максимальная (наклонная стрела), м | 77 | 75 | 80 |
| Скорость подъема груза максимальной массы | 60 м/мин | ||
| Скорость подъема груза максимальная | 160 м/мин | ||
| Скорость плавной посадки груза | 3 м/мин | ||
| Скорость изменения вылета (горизонтальная стрела) | 27,5 м/мин | ||
| Скорость изменения вылета (наклонная стрела) | 8,6 м/мин | ||
| Скорость передвижения крана | 19,2 м/мин | ||
| Частота вращения башни | 0,6 об/мин | ||
| База х Колея | 8 х 7,5 м | ||
| Задний габарит | 5,5 м | ||
| Угол поворота башни | 1080° | ||
| Конструктивная масса крана, т | 108 | 107,3 | 108,7 |
| Масса крана общая, т | 163 | 162,3 | 163,7 |
| Расчетная нагрузка ходового колеса на рельс кранового пути | 30 тс | ||
| Установленная мощность | 204,4 кВт | ||
