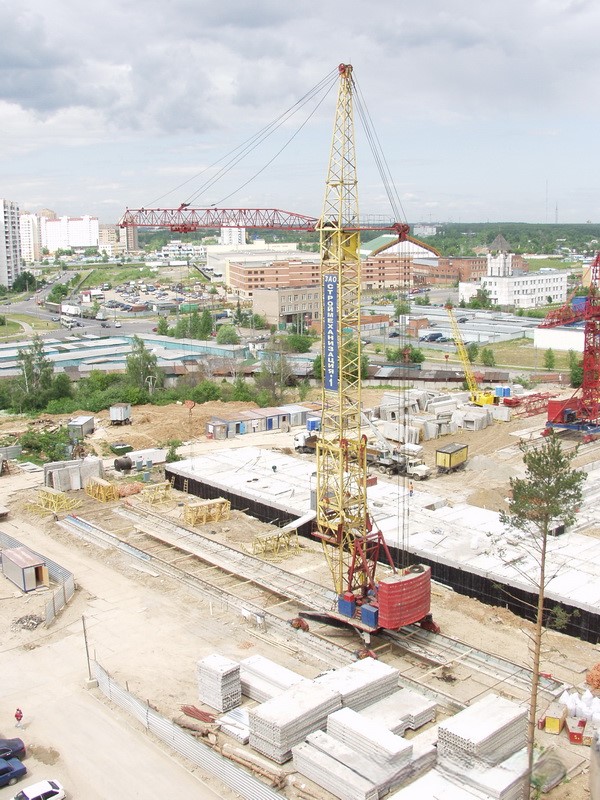

Башенный кран КБ-503А
КБ-503 - башенный кран передвижного типа (на рельсовом ходу), с поворотной башней, с балочной стрелой. Кран является модификацией крана КБ-502 и предназначен для использования в I-III ветровых районах, а при пониженной высоте башни его можно применять и в IV-VII ветровых районах. Стрела имеет три вставки, что дает возможность создавать четыре исполнения: основное, укороченное и два удлиненных (КБ-503, КБ-503.1, КБ-503.2 и КБ-503.3). Кран эксплуатируется с горизонтальной или наклонной стрелой. Наклон стрелы под углом 30° к горизонту предназначается для увеличения высоты подъема.
Краны изготавливались Механическим заводом УКР Исполкома Ленсовета, позже - ОАО «Механический завод», г.Санкт-Петербург.

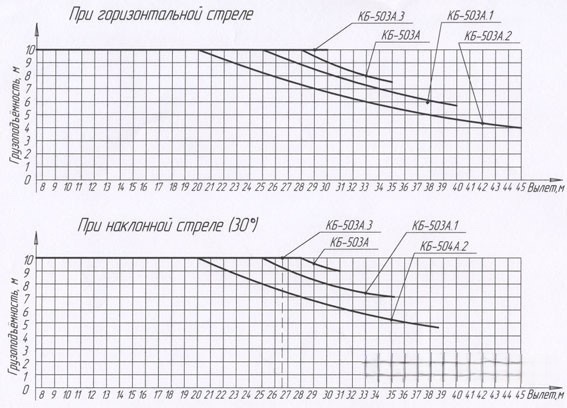

Основные технические характеристики башенного крана КБ-503А
| Максимальный грузовой момент, кН*м | 1960 |
| Максимальная грузоподъемность (при максимальном вылете), т | 10 |
| Вылет при горизонтальной стреле (макс/мин/при макс. грузе), м | 45/7,5/20 |
| Максимальная высота подъема (с горизонтальной стрелой/с наклонной на мин. вылете/с наклонной на макс. вылете), м |
53/55/73 |
| Максимальная глубина опускания, м | 5 |
| База, м | 8 |
| Колея, м | 7,5 |
| Задний габарит, м | 5,5 |
| Скорость посадки, м/мин (груза наибольшей массы) | 3,2 |
| Скорость передвижения крана, м/мин | 19 |
| Скорость передвижения грузовой тележки(макс/мин), м/мин | 25,2/8,4 |
| Частота вращения об/мин | 0,64 |
| Угол поворота, ° | +/- 540 |
| Конструктивная масса крана, т | 98,6 |
| Масса крана общая (в рабочем состоянии), т | 152 |
| Масса противовеса, т | 55 |
| Максимальная нагрузка ходового колеса на рельс кранового пути, кН | 294 |
| Потребляемый ток | 380 В, 50 Гц |
| Требуемая мощность | 161 кВА |
